Небольшая, но продуманная теплица с деревянным каркасом создаёт стабильную и комфортную среду для выращивания растений в течение всего сезона. Проект ориентирован на частные участки с ограниченным пространством и подойдёт для рассады, зелени и компактных овощных культур.
Конструкция сочетает двускатную крышу, открывающиеся окна и приподнятое основание, что обеспечивает естественное освещение, вентиляцию и защиту от переувлажнения почвы. Встроенные приподнятые грядки позволяют рационально использовать внутренний объём и поддерживать порядок внутри теплицы.
Проект теплицы гармонично вписывается в садовый ландшафт, оставаясь функциональным хозяйственным объектом с удобным входом, прочным основанием и логичной геометрией каркаса.
- Основные характеристики проекта
- Подготовка фундамента
- Таблица позиций — фундамент
- Монтаж нижней обшивки по периметру
- Таблица позиций — нижняя обшивка
- Сборка боковых стен
- Таблица позиций — боковые стены
- Сборка передней стены
- Таблица позиций — передняя стена
- Сборка задней стены
- Таблица позиций — задняя стена
- Сборка стропильной системы крыши
- Сборка и установка окон
- Таблица позиций — окна
- Сборка и установка входной двери
- Таблица позиций — дверь
- Сборка приподнятых грядок
- Таблица позиций — грядки
- Завершающий этап
- Ведомость пиломатериалов для проекта теплицы
- Брус и доска (несущие и ограждающие элементы)
- Кровельная система
- Нижняя обшивка и грядки
- Окна и внутренние элементы
- Примечание по материалам
- Итог
Основные характеристики проекта
| Параметр | Значение |
|---|---|
| Длина | 3,05 м |
| Ширина | 2,44 м |
| Высота | 2,74 м |
| Материалы | Дерево, поликарбонат |
Композитное изображение компактной теплицы, демонстрирующее одновременно фронтальную часть с двускатной крышей и входным блоком, а также правый боковой фасад с оконными проёмами и каркасом из бруса.
Комплексное изображение задней и левой стороны теплицы, демонстрирующее технические элементы конструкции. На фото видны система вентиляции на заднем фасаде и детали крепления на левом боку, включая каркас из бруса и монтажные узлы.
Подготовка фундамента
На этом этапе формируется прочное основание теплицы с использованием вертикальных стоек, заглублённых в грунт и зафиксированных бетоном.
1.1 Из бруса сечением 100×100 мм подготовить стойки, ориентируясь на схему.
Всего требуется 14 элементов, каждый длиной 0,86 м. Стойки устанавливаются строго по центру подготовленных ям и выравниваются по вертикали.
1.2 Заполнить ямы бетоном до уровня земли и оставить до полного набора прочности. Время твердения зависит от состава смеси и указывается производителем.
Таблица позиций — фундамент
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Вертикальная стойка | Брус 100×100 мм | 0,86 м | 14 |
После завершения этапа формируется надёжное основание, равномерно распределяющее нагрузку всей конструкции.

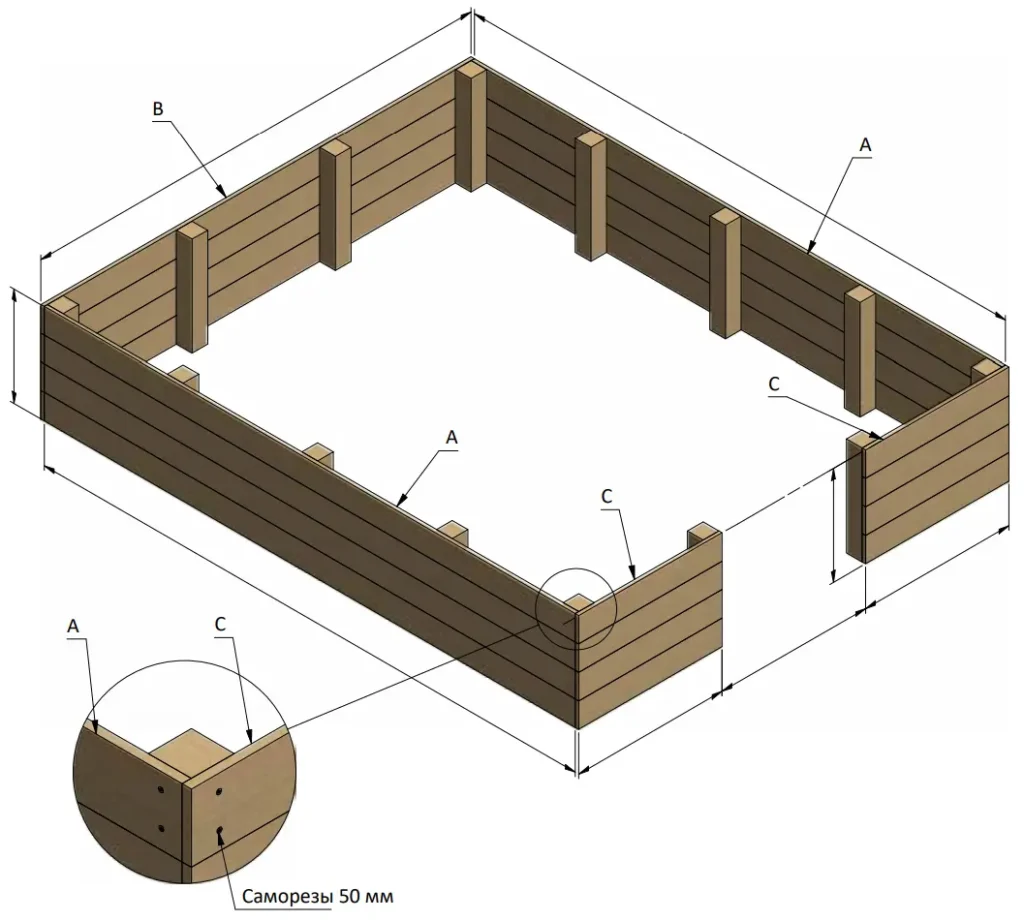

Монтаж нижней обшивки по периметру
На этом этапе выполняется установка нижних досок, формирующих внешний контур теплицы и связывающих фундаментные стойки.
2.1 Из доски 25×150 мм подготовить элементы нижней обшивки согласно схеме:
- 8 досок длиной 3,01 м
- 4 доски длиной 2,44 м
- 8 досок длиной 0,81 м
2.2 Закрепить доски к стойкам с помощью шурупов по дереву длиной 50 мм.
Таблица позиций — нижняя обшивка
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Доска обшивки | 25×150 мм | 3,01 м | 8 |
| B | Доска обшивки | 25×150 мм | 2,44 м | 4 |
| C | Доска обшивки | 25×150 мм | 0,81 м | 8 |
После установки образуется жёсткий контур основания, подготавливающий каркас к монтажу стен.
Сборка боковых стен
Боковые стены формируют основную высоту теплицы и включают проёмы под окна для вентиляции.
3.1 Из бруса 50×100 мм и 100×100 мм собрать каркасы боковых стен по чертежу.
Для каждой стены требуется:
- 6 стоек длиной 1,14 м
- 2 горизонтальные балки длиной 3,01 м
- 2 элемента перемычек под окно длиной 0,57 м
3.2 Соединить элементы с помощью шурупов длиной 75 мм.
3.3 Проверить прямые углы с использованием строительного угольника, обеспечив угол 90°.
Таблица позиций — боковые стены
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Стойка | Брус 100×100 мм | 1,14 м | 4 |
| B | Стойка | Брус 50×100 мм | 1,14 м | 8 |
| C | Верхняя/нижняя балка | Брус 50×100 мм | 3,01 м | 4 |
| D | Оконная перемычка | Брус 50×100 мм | 0,57 м | 4 |
В результате формируются прочные боковые секции с подготовленными оконными проёмами.
Сборка передней стены
Передняя стена формирует входную группу и определяет удобство эксплуатации теплицы.
4.1 Из бруса 50×100 мм собрать каркас передней стены.
Подготовить:
- 4 стойки длиной 1,14 м
- 4 горизонтальные балки длиной 0,71 м
4.2 Соединить элементы шурупами длиной 75 мм.
4.3 Проверить геометрию каркаса, обеспечив прямые углы.
Таблица позиций — передняя стена
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Верхняя/нижняя балка | Брус 50×100 мм | 0,71 м | 4 |
| B | Стойка | Брус 50×100 мм | 1,14 м | 4 |
После сборки получается компактный и жёсткий каркас входной стены.

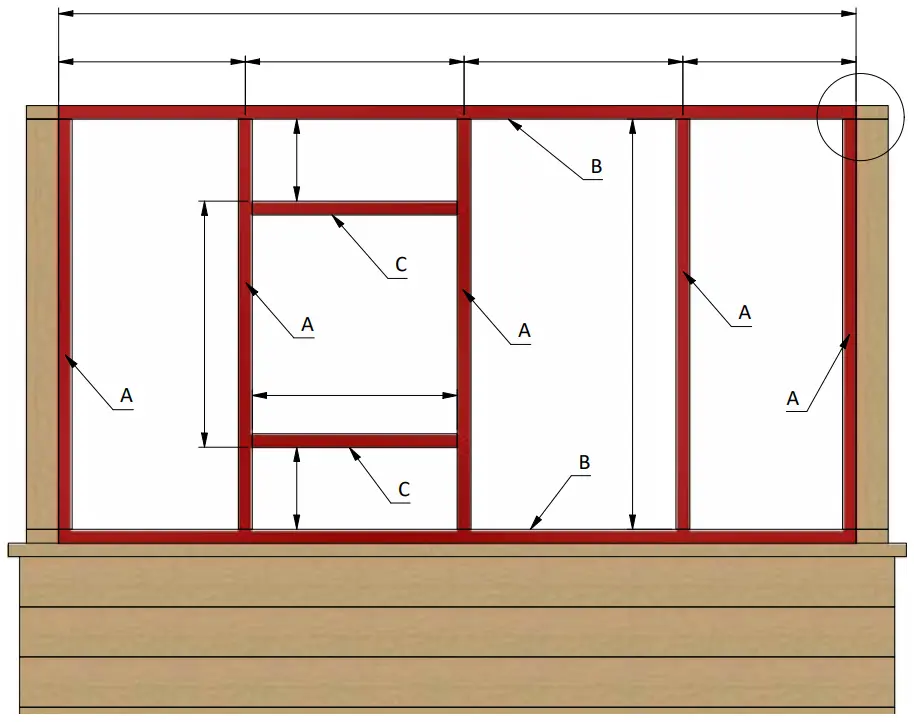

Сборка задней стены
Задняя стена завершает периметр конструкции и также содержит оконный проём.
5.1 Из бруса 50×100 мм собрать каркас задней стены.
Необходимо:
- 5 стоек длиной 1,14 м
- 2 горизонтальные балки длиной 2,22 м
- 2 оконные перемычки длиной 0,57 м
5.2 Закрепить элементы шурупами длиной 75 мм.
5.3 Проверить углы на соответствие 90°.
Таблица позиций — задняя стена
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Стойка | Брус 50×100 мм | 1,14 м | 5 |
| B | Верхняя/нижняя балка | Брус 50×100 мм | 2,22 м | 2 |
| C | Оконная перемычка | Брус 50×100 мм | 0,57 м | 2 |
Каркас задней стены завершает вертикальную часть теплицы.

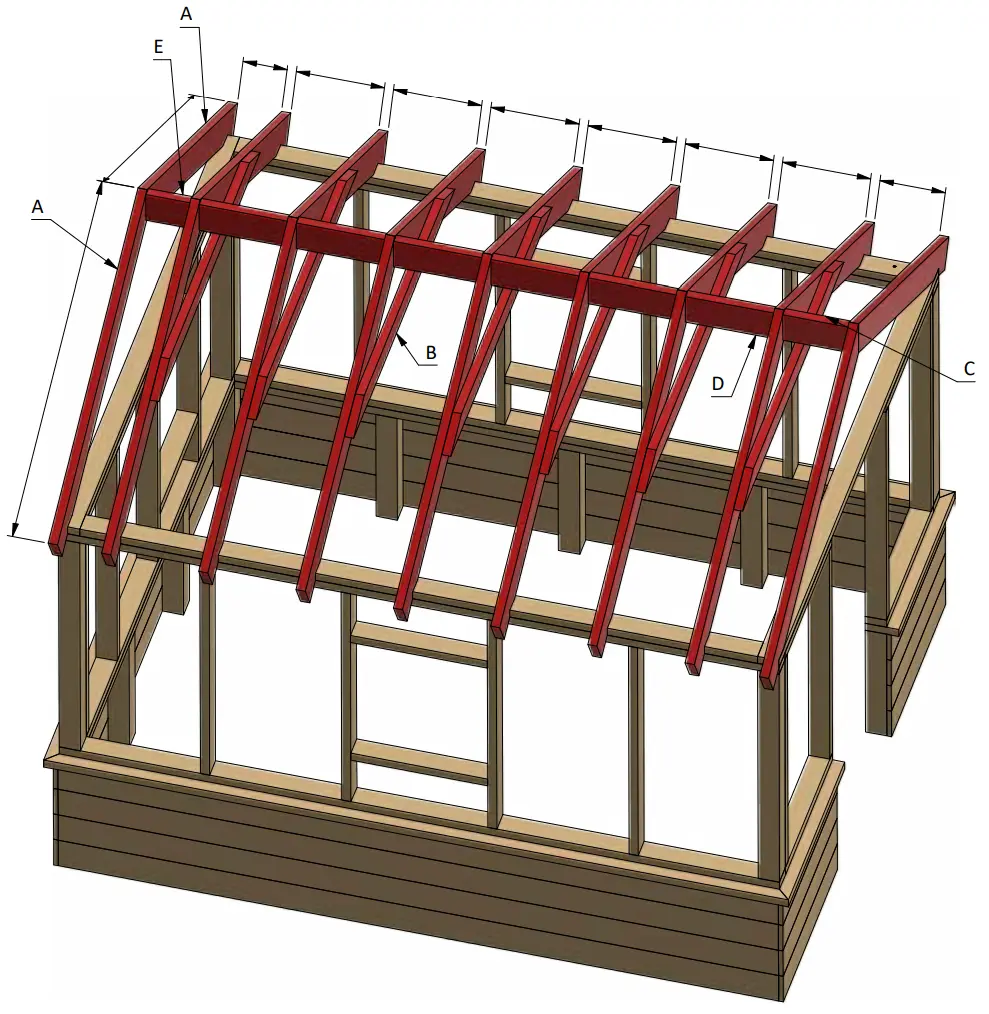

Сборка стропильной системы крыши
Крыша обеспечивает естественный сход осадков и увеличивает объём воздуха внутри теплицы.
6.1 Из бруса 50×150 мм подготовить 18 стропил длиной 1,54 м.
6.2 Из бруса 50×100 мм подготовить 7 затяжек длиной 1,52 м.
6.3 Из бруса 50×150 мм изготовить коньковые элементы:
- 1 элемент длиной 0,27 м
- 1 элемент длиной 0,18 м
- 6 элементов длиной 0,37 м
6.4 Соединить элементы шурупами длиной 75 мм и 125 мм.
После сборки формируется устойчивая двускатная кровельная конструкция.

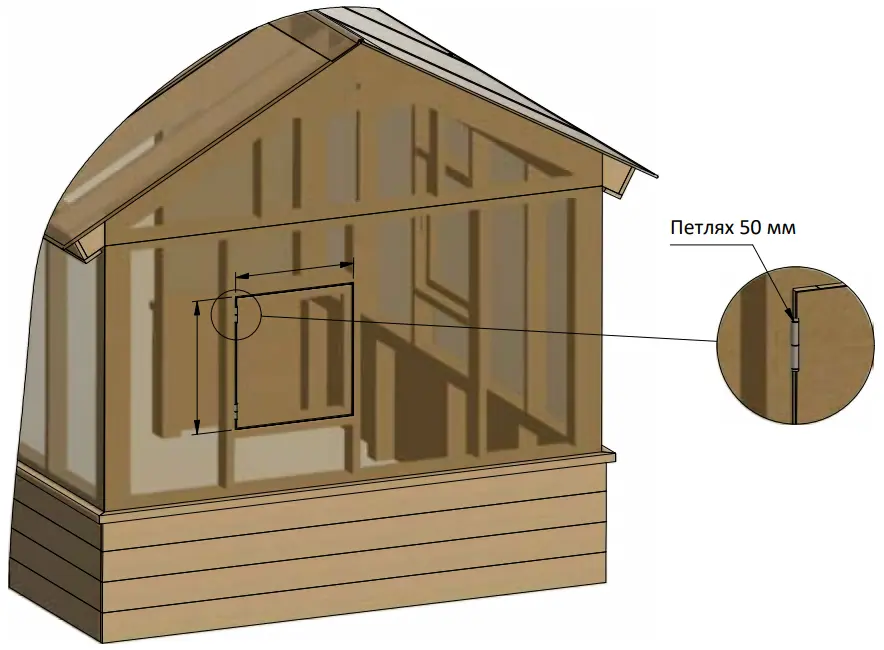

Сборка и установка окон
Окна обеспечивают вентиляцию и регулировку микроклимата внутри теплицы.
7.1 Из бруска 50×50 мм собрать оконные рамы.
Для каждого окна требуется:
- 2 вертикальных элемента длиной 0,56 м
- 2 горизонтальных элемента длиной 0,60 м
Сформировать выборки под соединение элементов.
7.2 Установить лист поликарбоната размером 0,60 × 0,43 м и закрепить оцинкованными шурупами длиной 25 мм.
7.3 Установить окна в проёмы и закрепить на двух дверных петлях длиной 50 мм.
Таблица позиций — окна
| Позиция | Описание | Материал | Размер | Кол-во |
|---|---|---|---|---|
| A | Элемент рамы | Брус 50×50 мм | 0,56 м | 6 |
| B | Элемент рамы | Брус 50×50 мм | 0,60 м | 6 |
| C | Заполнение окна | Поликарбонат | 0,60 × 0,43 м | 3 |
В результате окна свободно открываются, обеспечивая приток воздуха.

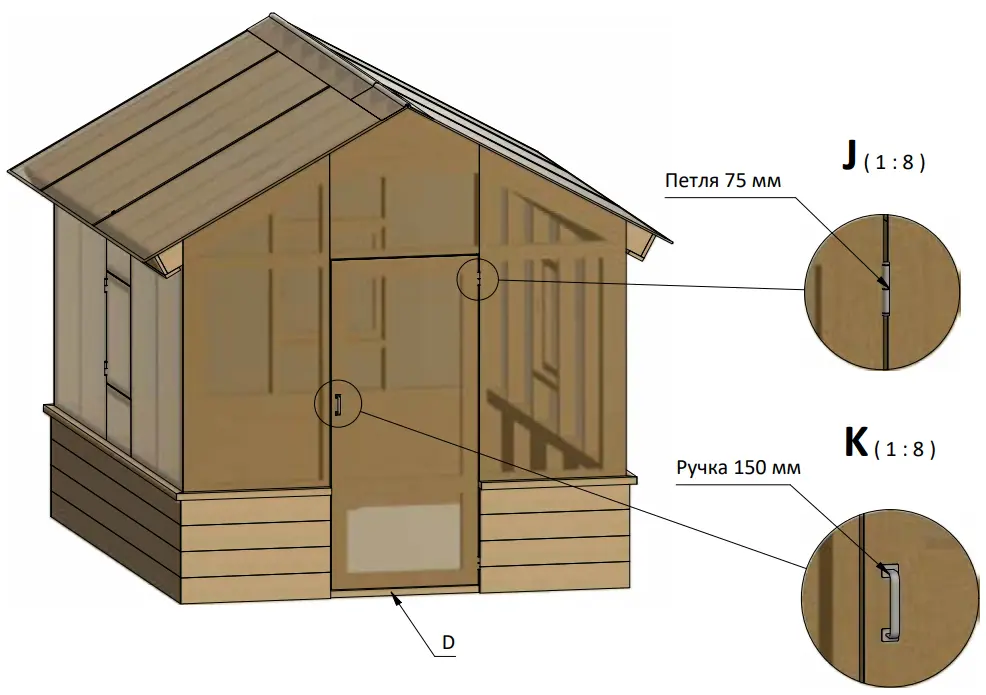

Сборка и установка входной двери
Дверь обеспечивает удобный доступ внутрь теплицы и завершает фасад.
8.1 Из бруса 50×100 мм собрать дверную раму:
- 2 вертикальных элемента длиной 1,77 м
- 3 горизонтальных элемента длиной 0,62 м
8.2 Подготовить лист поликарбоната размером 0,80 × 1,77 м.
8.3 Из бруса 50×100 мм установить нижнюю дверную балку длиной 0,81 м, закрепив её шурупами длиной 50 мм.
8.4 Установить две дверные петли длиной 75 мм и ручку длиной 150 мм.
Таблица позиций — дверь
| Позиция | Описание | Материал | Размер | Кол-во |
|---|---|---|---|---|
| A | Элемент рамы | Брус 50×100 мм | 1,77 м | 2 |
| B | Элемент рамы | Брус 50×100 мм | 0,62 м | 3 |
| C | Заполнение двери | Поликарбонат | 0,80 × 1,77 м | 1 |
| D | Нижняя балка | Брус 50×100 мм | 0,81 м | 1 |
После установки дверь свободно открывается и фиксируется в проёме.

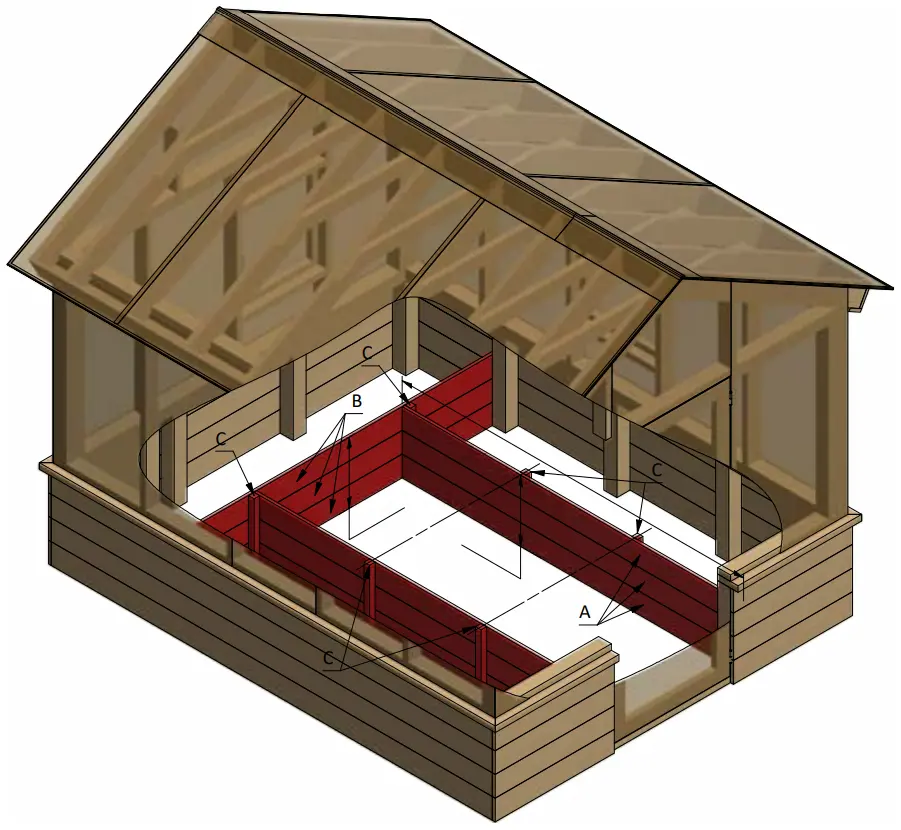

Сборка приподнятых грядок
Встроенные грядки позволяют эффективно использовать пространство и упрощают уход за растениями.
9.1 Из доски 25×150 мм собрать стенки грядок:
- 3 доски длиной 2,40 м
- 6 досок длиной 2,33 м
Закрепить стенки шурупами длиной 50 мм к стойкам.
9.2 Из бруска 50×50 мм установить опорные элементы длиной 0,51 м, вбив их в грунт заподлицо с краями грядок. Соединить грядки с опорами и стойками стен.
9.3 Заполнить грядки плодородным грунтом по всей высоте.
Таблица позиций — грядки
| Позиция | Описание | Материал | Длина | Кол-во |
|---|---|---|---|---|
| A | Стенка грядки | 25×150 мм | 2,33 м | 6 |
| B | Стенка грядки | 25×150 мм | 2,40 м | 3 |
| C | Опорный элемент | Брус 50×50 мм | 0,51 м | 6 |
Грядки формируют удобное рабочее пространство внутри теплицы.

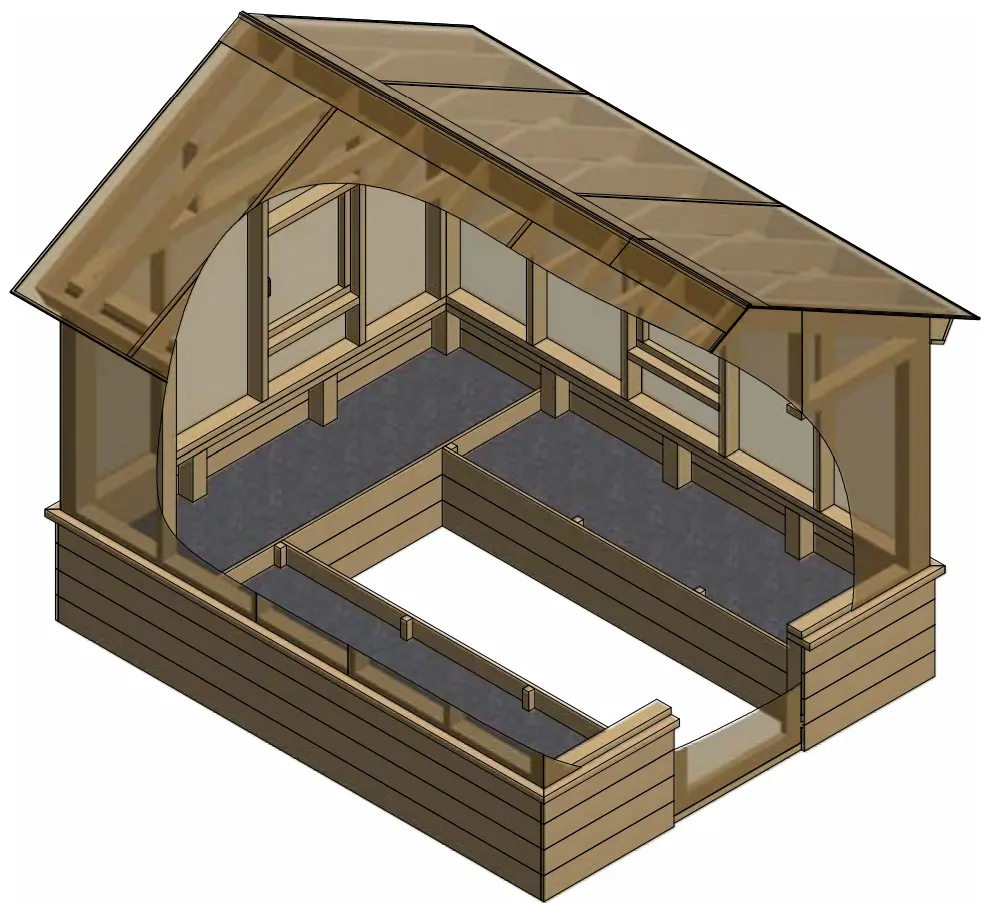

Завершающий этап

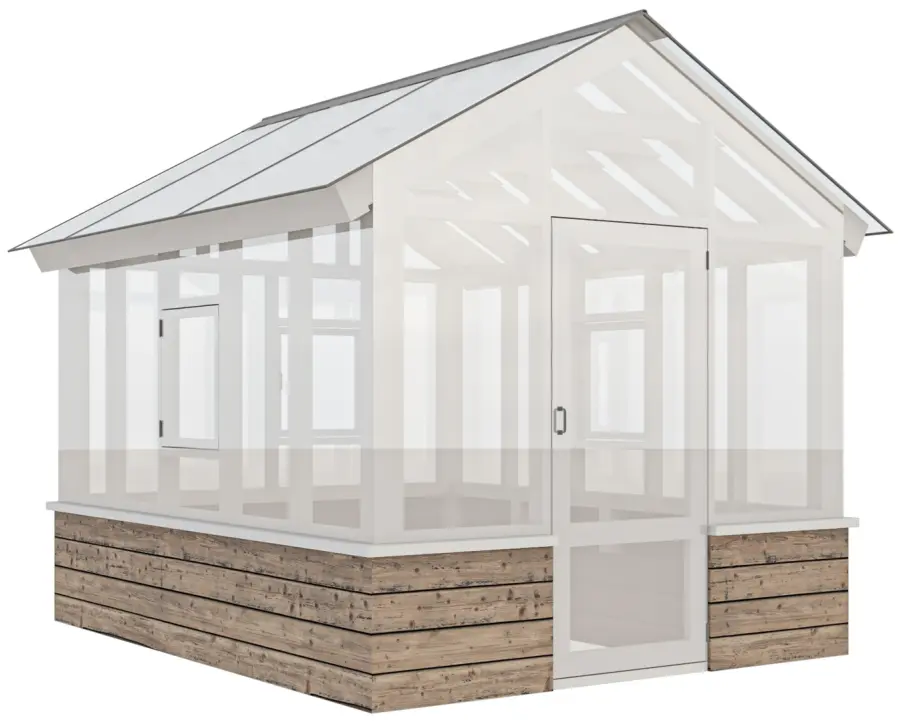

После завершения всех монтажных работ теплица полностью готова к использованию. Пространство внутри подготовлено для высадки рассады и выращивания овощей в естественной, контролируемой среде.
Ведомость пиломатериалов для проекта теплицы
Брус и доска (несущие и ограждающие элементы)
| Материал | Сечение (мм) | Длина, м | Кол-во, шт | Назначение |
|---|---|---|---|---|
| Брус | 100×100 | 0,86 | 14 | Фундаментные стойки |
| Брус | 100×100 | 1,14 | 4 | Угловые стойки боковых стен |
| Брус | 50×100 | 1,14 | 13 | Стойки стен |
| Брус | 50×100 | 3,01 | 4 | Верхняя и нижняя балки боковых стен |
| Брус | 50×100 | 2,22 | 2 | Верхняя и нижняя балки задней стены |
| Брус | 50×100 | 0,57 | 6 | Оконные перемычки (хедеры и подоконники) |
| Брус | 50×100 | 0,71 | 4 | Балки передней стены |
| Брус | 50×100 | 1,77 | 2 | Вертикальные элементы двери |
| Брус | 50×100 | 0,62 | 3 | Горизонтальные элементы двери |
| Брус | 50×100 | 0,81 | 1 | Нижняя балка двери |
Кровельная система
| Материал | Сечение (мм) | Длина, м | Кол-во, шт | Назначение |
|---|---|---|---|---|
| Брус | 50×150 | 1,54 | 18 | Стропила |
| Брус | 50×100 | 1,52 | 7 | Затяжки |
| Брус | 50×150 | 0,27 | 1 | Коньковый элемент |
| Брус | 50×150 | 0,18 | 1 | Коньковый элемент |
| Брус | 50×150 | 0,37 | 6 | Коньковые вставки |
Нижняя обшивка и грядки
| Материал | Сечение (мм) | Длина, м | Кол-во, шт | Назначение |
|---|---|---|---|---|
| Доска | 25×150 | 3,01 | 8 | Нижняя обшивка |
| Доска | 25×150 | 2,44 | 4 | Нижняя обшивка |
| Доска | 25×150 | 0,81 | 8 | Нижняя обшивка |
| Доска | 25×150 | 2,40 | 3 | Стенки грядок |
| Доска | 25×150 | 2,33 | 6 | Стенки грядок |
Окна и внутренние элементы
| Материал | Сечение (мм) | Длина, м | Кол-во, шт | Назначение |
|---|---|---|---|---|
| Брус | 50×50 | 0,56 | 6 | Вертикальные элементы окон |
| Брус | 50×50 | 0,60 | 6 | Горизонтальные элементы окон |
| Брус | 50×50 | 0,51 | 6 | Опоры грядок |
Примечание по материалам
Все пиломатериалы рекомендуется использовать из древесины хвойных пород, обработанные защитным составом для наружных работ.
Допускается замена строганого материала на обрезной при условии последующей обработки и шлифовки.
Все основные пиломатериалы, поликарбонат и крепёж можно приобрести в крупных строительных сетях, таких как Лемана ПРО или Строительный двор, ориентируясь на указанные сечения и длины.
Итог
Готовая теплица представляет собой компактную, устойчивую и функциональную конструкцию с продуманной вентиляцией, приподнятыми грядками и удобным входом. Проект теплицы подходит для частных садов и дачных участков, обеспечивая комфортные условия для растений и удобство в ежедневной эксплуатации.
