Деревянный курятник с выгулом размером 3,0 × 3,66 м предназначен для содержания до 16 кур с возможностью свободного перемещения между основным помещением и сетчатой зоной. Конструкция включает полноразмерный вход для обслуживания, отдельную куриную дверцу, насесты, гнёзда и крышу с мягкой кровлей. Планировка рассчитана на удобство эксплуатации и регулярного сбора яиц.
Каркас курятника выполнен из бруса и доски стандартных сечений, стены частично обшиваются плитными материалами и металлической сеткой. Основание — ленточный бетонный фундамент с кирпичной кладкой. Проект курятника оптимален для приусадебных участков и круглогодичного использования при условии финишной обработки древесины.
- Общий вид курятник на 16 кур
- Вид изнутри
- Подготовка фундамента
- Сборка задней стены
- Сборка передней стены
- Сборка левой стены
- Сборка правой стены
- Сборка напольного каркаса
- Сборка стропильной системы
- Настил пола
- Сборка и установка передних дверей
- Сборка куриной дверцы
- Дверь вольера
- Обшивка крыши и кровля
- Монтаж сетки
- Сборка гнёзд
- Утеплённые двери
- Завершающая отделка
- Материалы и смета
- Где приобрести материалы

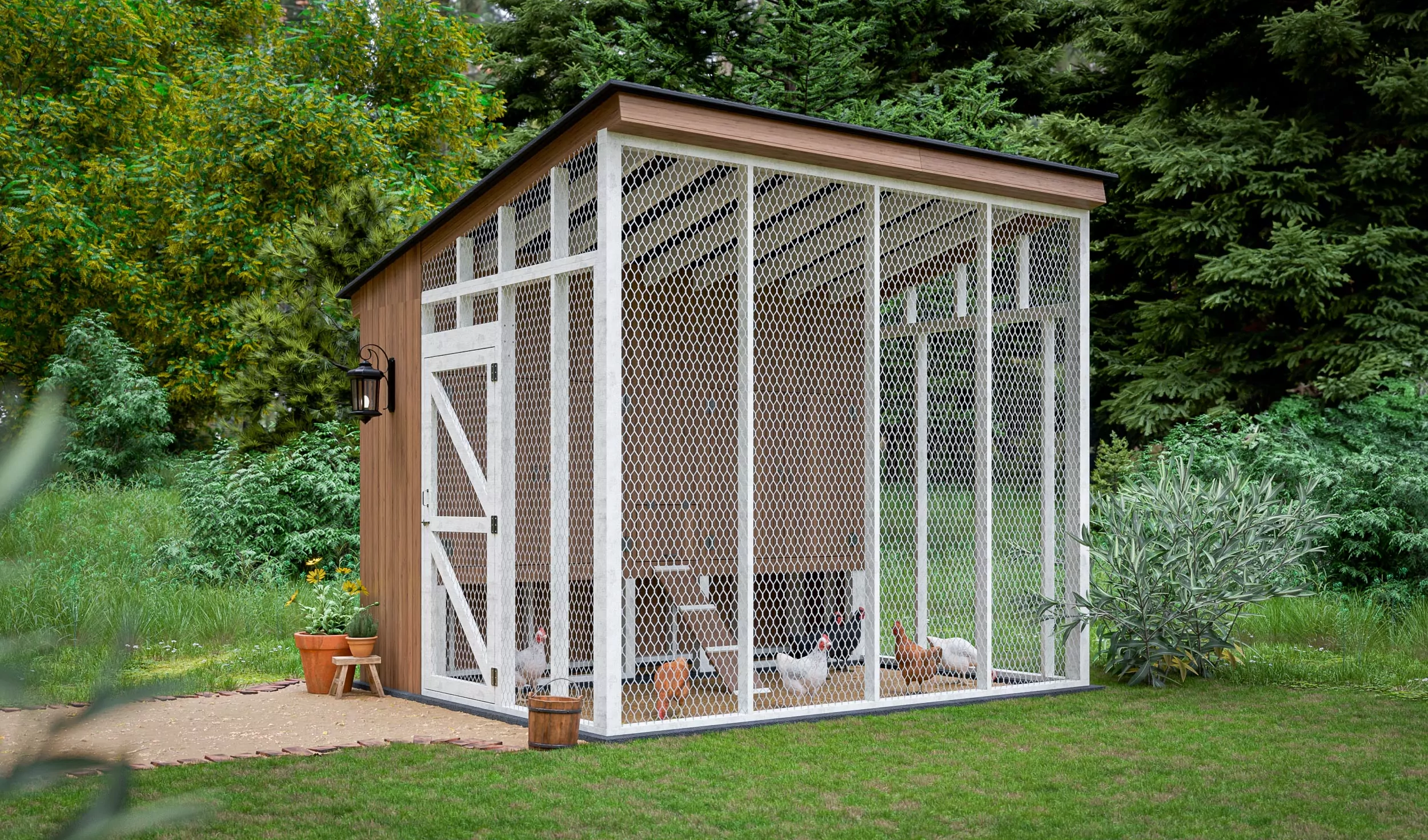

Общий вид курятник на 16 кур

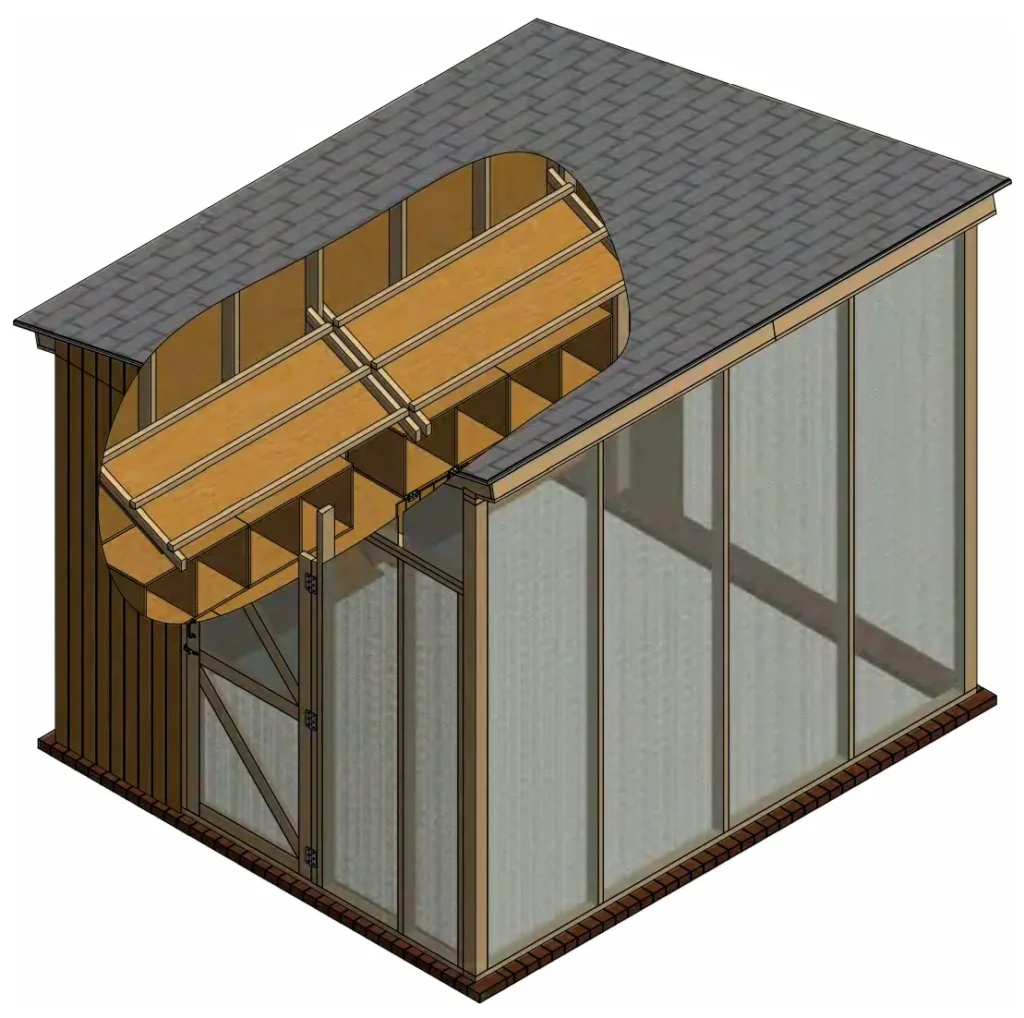

Вид изнутри
Подготовка фундамента
Перед началом сборки каркаса подготавливается бетонное основание, обеспечивающее устойчивость всей конструкции.
- Засыпать траншеи бетоном до уровня земли и оставить до полного набора прочности согласно инструкции производителя.
- После твердения уложить стандартный строительный кирпич по периметру фундамента.
В результате формируется ровное и жёсткое основание под монтаж напольного каркаса.
Сборка задней стены
На этом этапе формируется несущая задняя стенка курятника.
Действия:
A. Установить 2 стойки из бруса 100×100 мм длиной 2,36 м
B. Установить 5 стоек из доски 50×100 мм длиной 2,36 м
C. Закрепить верхнюю и нижнюю обвязку из доски 50×100 мм длиной 3,66 м
Соединение выполнить саморезами 75 мм, проверить углы на 90°.
Каркас задней стены готов к установке.
Сборка передней стены
Передняя стена содержит дверной проём и имеет увеличенную высоту.
Действия:
A. Установить 2 стойки 100×100 мм длиной 2,97 м
B. Установить 3 стойки 50×100 мм длиной 2,97 м
C. Закрепить верхнюю и нижнюю обвязку длиной 3,66 м
Все соединения выполнить саморезами 75 мм с контролем прямых углов.
Сформирован каркас передней стены.
Сборка левой стены
Левая стена включает дверной проём.
Действия:
A. Установить 1 стойку 100×100 мм длиной 2,36 м
B. Установить 5 стоек 50×100 мм длиной 2,36 м
C. Установить 2 стойки 50×100 мм длиной 2,03 м
D. Закрепить верхнюю и нижнюю обвязку длиной 2,87 м
E. Установить укороченную стойку 190 мм
F. Установить дверную перемычку из доски 50×150 мм длиной 99 см
Все соединения зафиксировать саморезами 75 мм.
Сборка правой стены
Правая стена выполняется без проёмов.
Действия:
A. Установить 1 стойку 100×100 мм длиной 2,36 м
B. Установить 6 стоек 50×100 мм длиной 2,36 м
C. Закрепить верхнюю и нижнюю обвязку длиной 2,87 м
Соединения выполнить саморезами 75 мм с контролем геометрии.

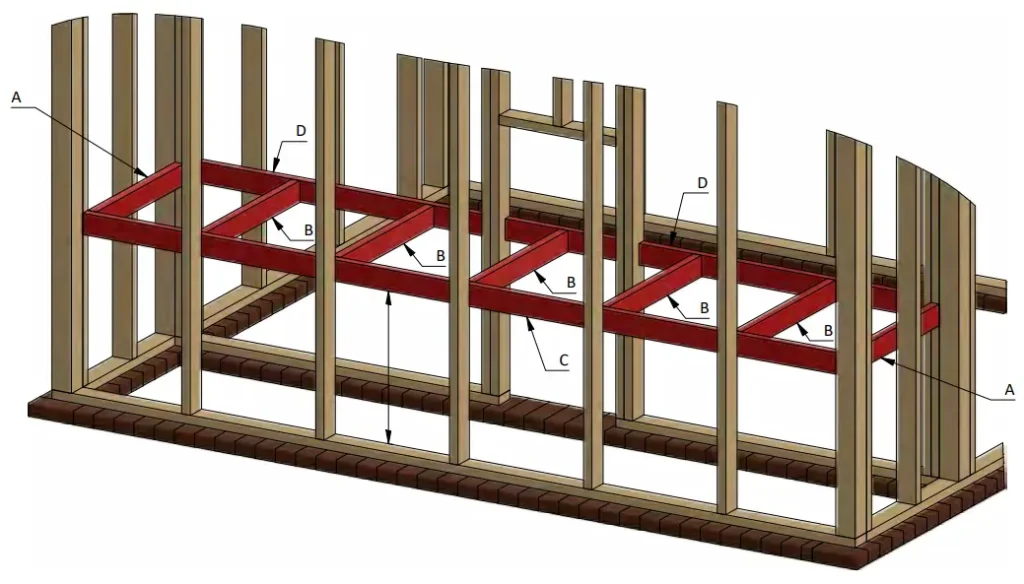

Сборка напольного каркаса
Формируется основание пола курятника.
Действия:
A. Установить 2 лаги длиной 69 см
B. Установить 5 лаг длиной 74 см
C. Установить одну продольную обвязку длиной 3,48 м
D. Установить 2 поперечные обвязки длиной 1,32 м
E. Установить 1 поперечную обвязку длиной 53 см
Все элементы соединить саморезами 75 мм.
Каркас пола готов к обшивке.

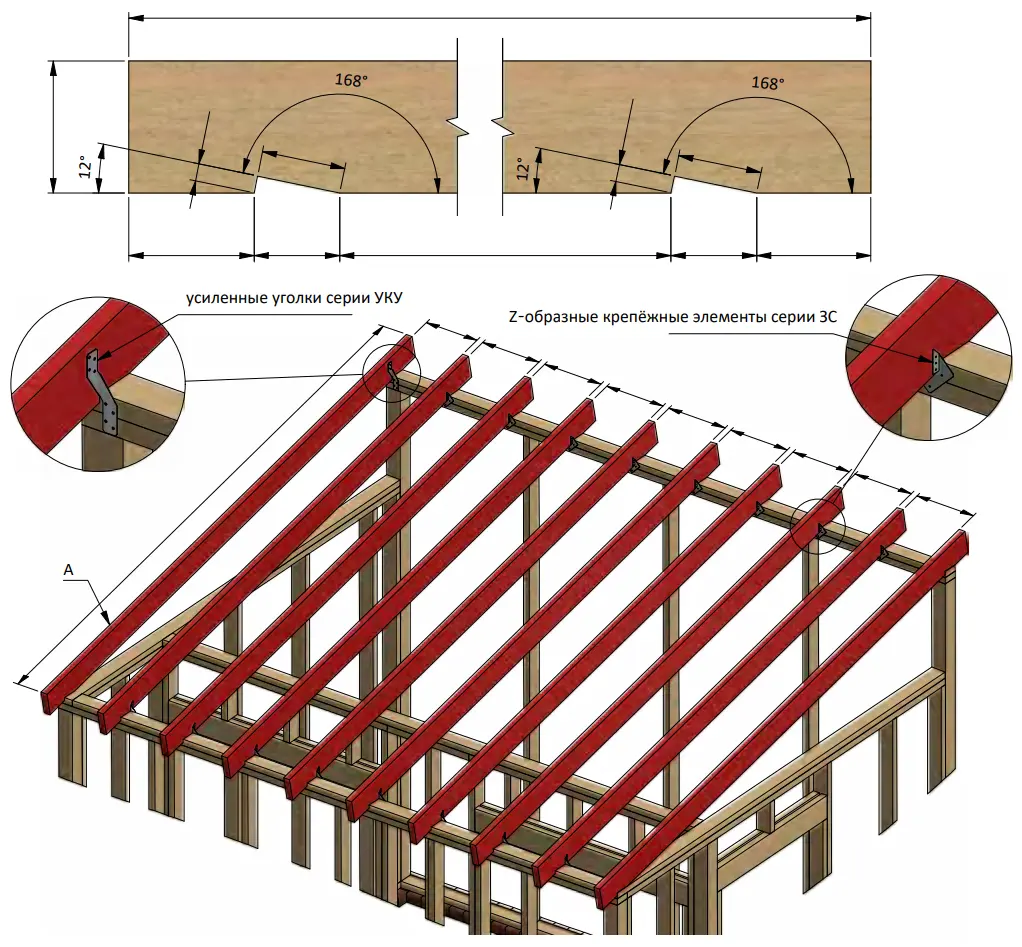

Сборка стропильной системы
Монтируется крыша курятника.
Действия:
A. Подготовить 10 стропил из доски 50×150 мм длиной 3,37 м
B. Закрепить стропила к обвязке с помощью металлических ураганных креплений
C. Проверить углы и симметрию конструкции
Каркас крыши собран.

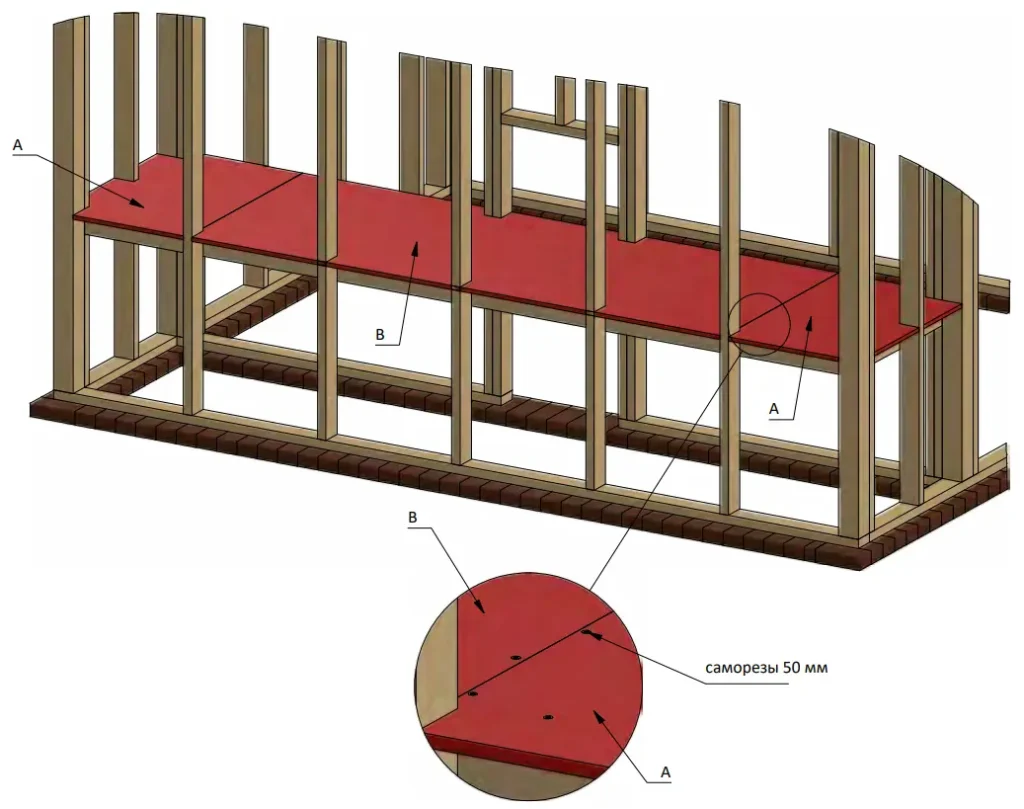

Настил пола
Производится обшивка напольного каркаса плитами.
Действия:
A. Уложить 2 листа OSB 610×900 мм
B. Уложить 1 лист OSB 2440×900 мм
C. Закрепить листы саморезами 50 мм

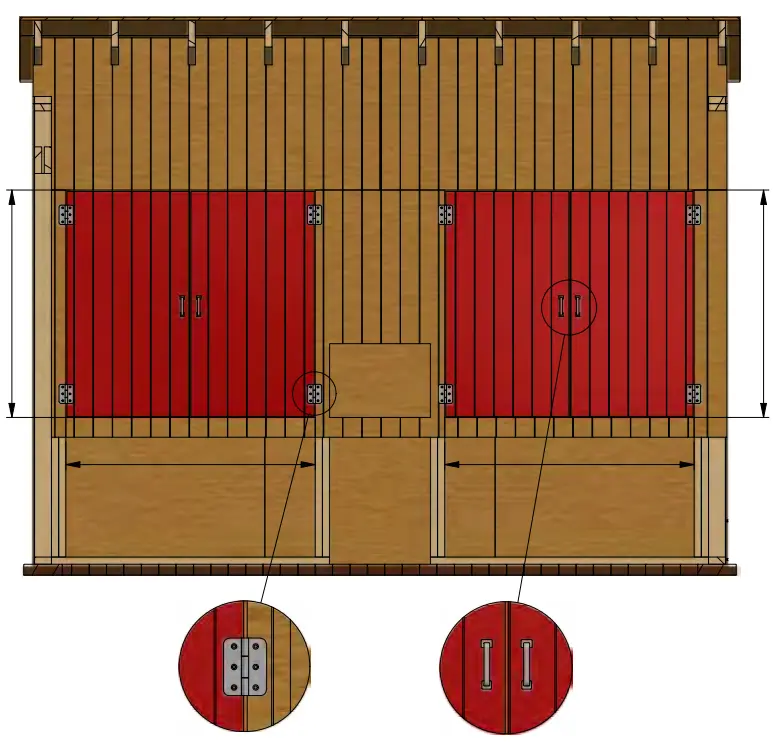

Сборка и установка передних дверей
Собираются распашные двери.
Действия:
A. Собрать рамы из доски 50×100 мм
B. Обшить двери фанерой 9 мм
C. Установить 2 петли 100 мм и дверную ручку

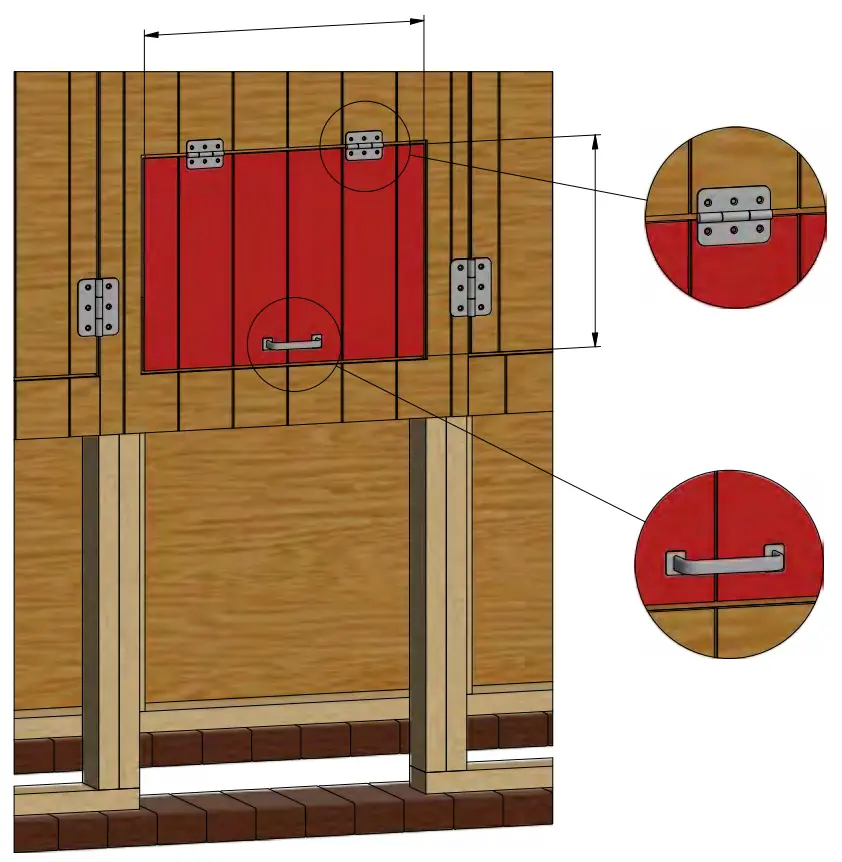

Сборка куриной дверцы
Монтируется небольшой вход для птицы.
Действия:
A. Вырезать панель 32×52 см
B. Установить 2 петли 75 мм и ручку

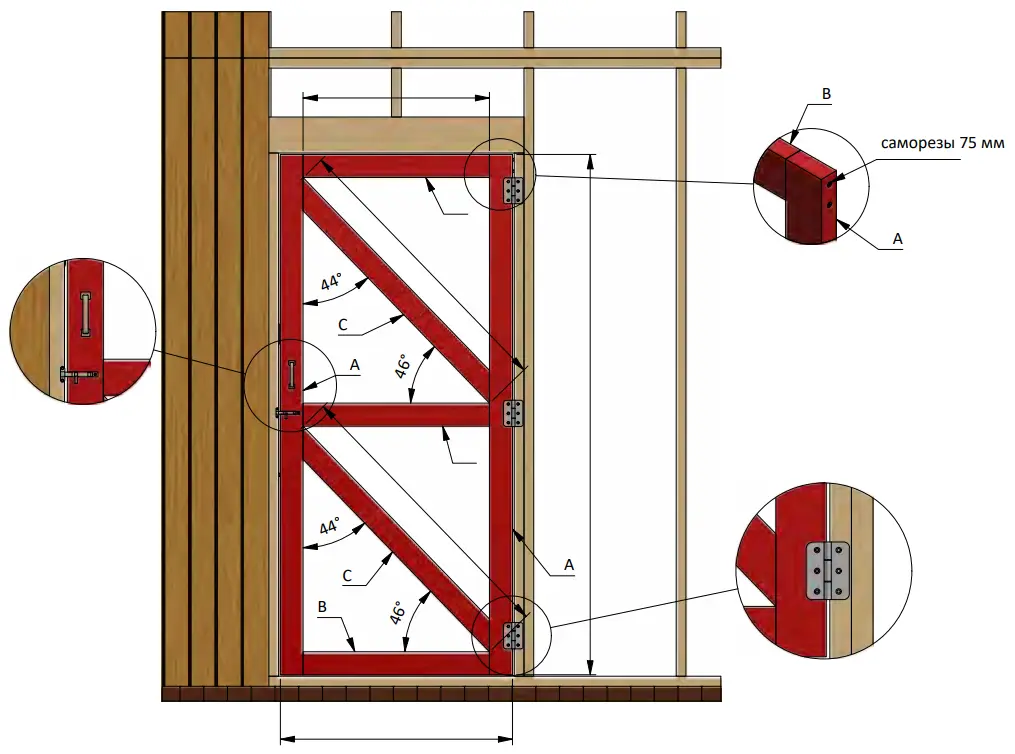

Дверь вольера
Собирается боковая дверь выгула.
Действия:
A. Собрать каркас двери
B. Установить 3 петли 100 мм, ручку и засов

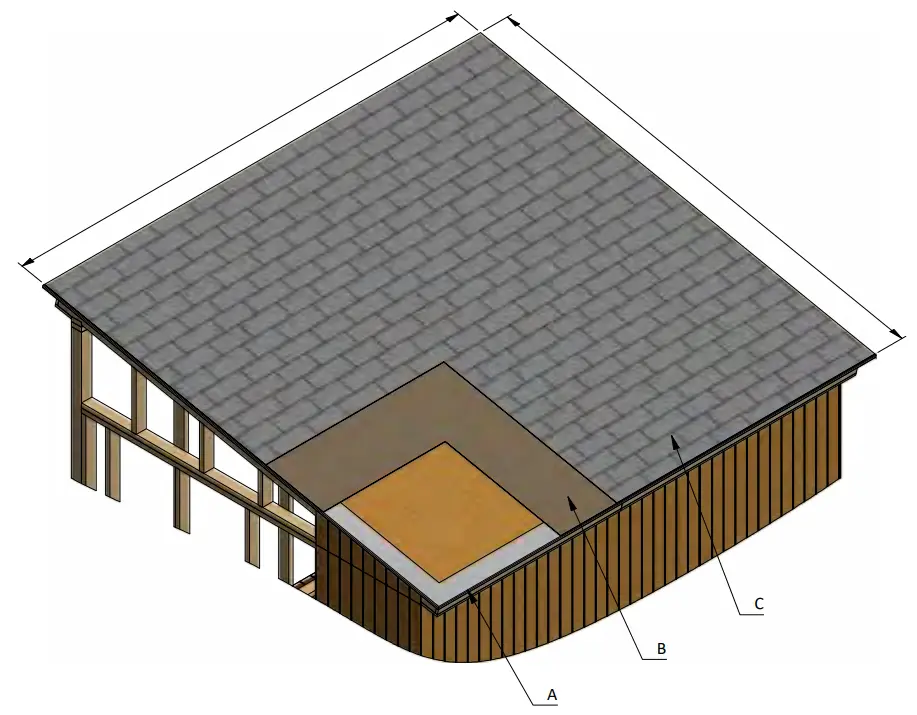

Обшивка крыши и кровля
Выполняется устройство кровельного пирога.
Действия:
A. Установить металлический капельник
B. Уложить подкладочный ковёр
C. Смонтировать битумную черепицу
Крыша полностью защищена от осадков.

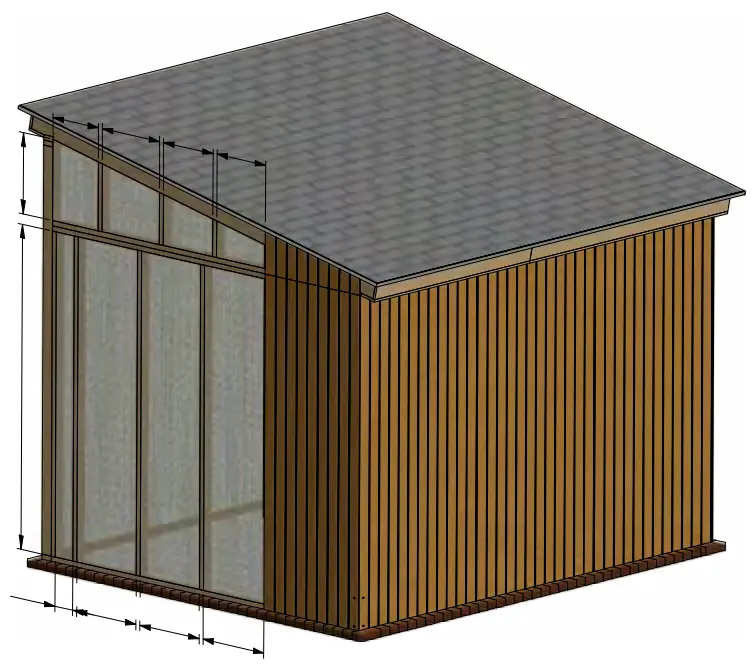

Монтаж сетки
Ограждение выгула закрывается металлической сеткой.
Действия:
A. Закрепить сетку 6 мм строительным степлером

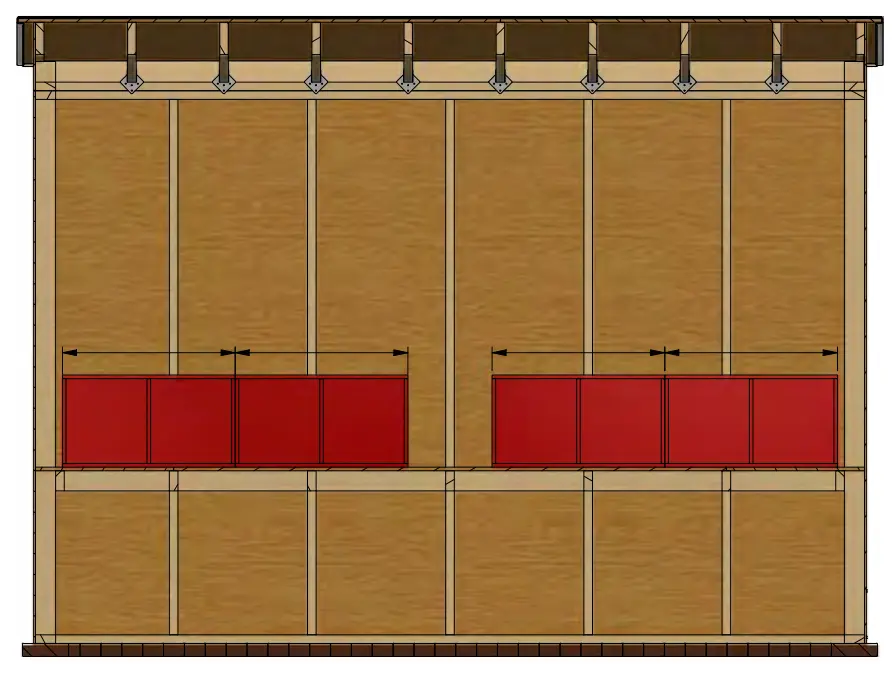

Сборка гнёзд
Изготавливаются гнездовые ящики.
Действия:
A. Вырезать элементы из OSB
B. Собрать 4 гнезда

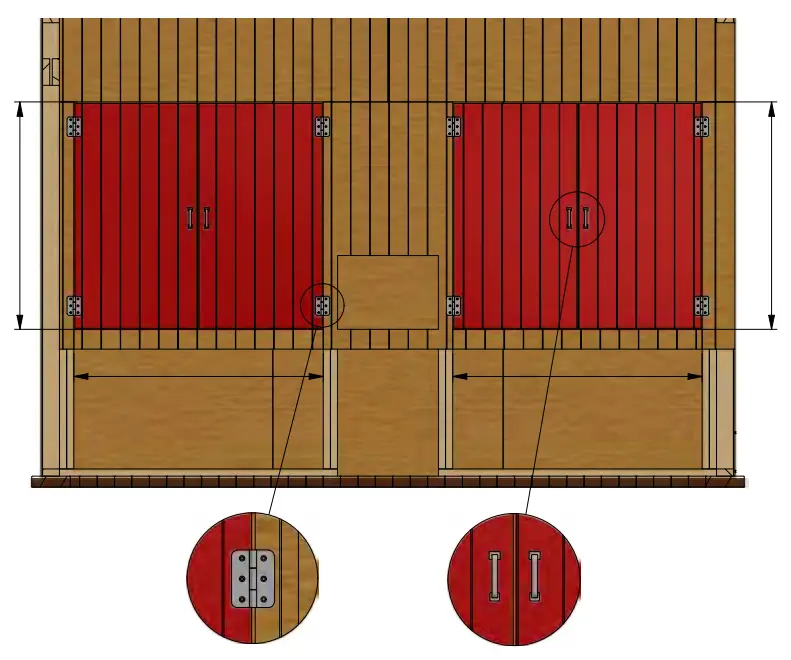

Утеплённые двери
Изготавливаются утеплённые створки.
Действия:
A. Собрать каркас
B. Установить утеплитель
C. Обшить OSB и фанерой
D. Установить фурнитуру
Завершающая отделка
Производится финишная обработка.
Конструкцию можно покрыть краской, пропиткой или защитным составом.
Материалы и смета
| Материал | Кол-во |
|---|---|
| Доска 50×100 мм | по проекту |
| Доска 50×150 мм | по проекту |
| Брус 100×100 мм | по проекту |
| OSB 12 мм | 11 листов |
| Фанера 9 мм | 10 листов |
| Металлическая сетка | 20,5 м² |
Где приобрести материалы
Все указанные материалы доступны в крупных строительных сетях, включая Лемана ПРО и Строительный двор, без необходимости подбора нестандартных позиций.

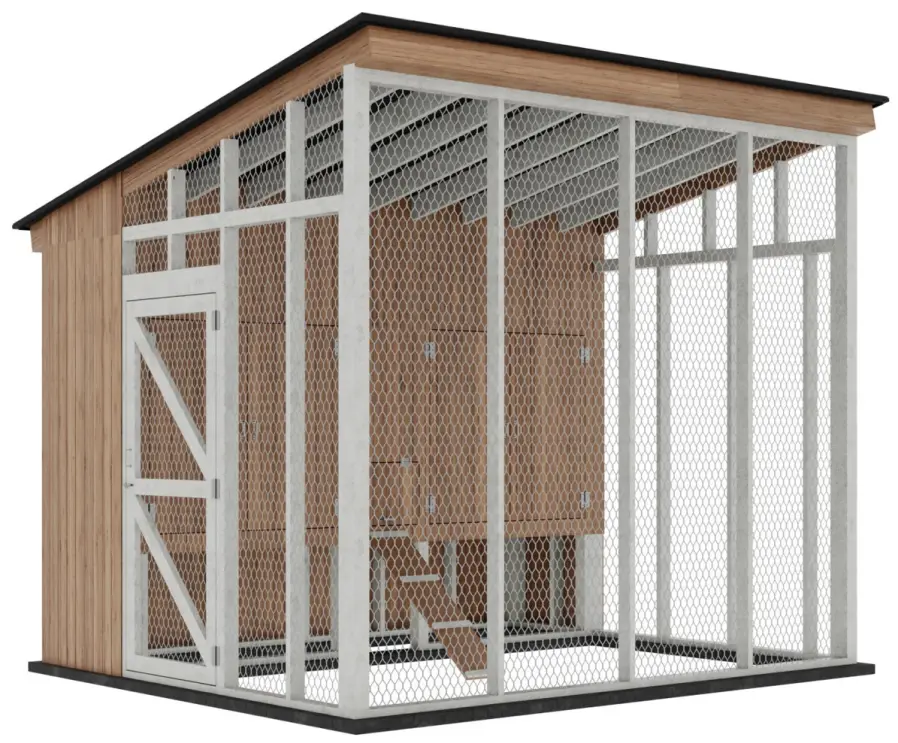

Выполнены все этапы строительства курятника: подготовка фундамента, сборка стен, пола и крыши, установка дверей, монтаж сетки, кровли и внутренних элементов. Конструкция полностью готова к эксплуатации.
